| Вд900 (США) | 4000 | 1 р. | Категория H750 | 1. Z |
| Серия технических требований | Общая длина пути | Количество роботов | Высота основания от земли | Электросварочная машина/проволочная бочка внешняя опорная пластина |
| Размер корпуса (200мм) | 1 комплект робота | Диаметр - 500мм | Нет: только поддон/робот | |
| 3000mm (0,00mm) | 2 комплекта робота | 750мм. Мм. | D: движется только электросварочная машина с одним поддоном | |
| 1000mm (0,00 mm) | Диаметр 950 мм | Z: двигается только опорная панель проволочной бочки | ||
| 1000мм (0,00 мм) | DZ: электрический ящик + сварочная проволока баррель двойной поддон путешествия | |||
| 1000мм (0,00 мм) | ||||
| 1000mm (0,00mm) | ||||
| 1000mm (1000mm) | ||||
| 1000мм (0,00мм) | ||||
| ...... |
| Номинальная нагрузка : : категория: | До 90 кг |
| Форма сообщения: | Специальные сварочные рельсы (стандартный 500x300 высокоточный закрытый тип) |
| Применимые роботы: | Любая марка сварочного робота в радиусе 2 м с нагрузкой менее 20 кг |
| Номинальная мощность и крутящий момент: | 2.0квт / 9,5 нм |
| Модель редуктора: | Стандартное японское шимпо 115с двухступенчатой высокой точностью дуга 3 |
| Общий коэффициент сокращения: | 20:1 |
| Номинальная частота вращения: | 500мм/с |
| Максимальная скорость: | 600mm/sec (настраивается по запросу) |
| Максимальный крутящий момент: | - 3500N. С. О. |
| Поддоны для сварки арматуры/электрокоробки: | Опционально (одна сторона поддерживает ствол сварочной проволоки, Другая сторона поддерживает электросварочную установку коробки) |
| Повторите точность позиционирования: | ±0.02mm (обратите внимание, что если требуется точность позиционирования (точность отслеживания), Он должен запрашиваться отдельно. |
| Стандартное линейное руководство: | Стандарт Taiwan AINTAC (опция Hiwin/PMI/THK) 30 тяжелых грузов типа * 6 комплектов |
| Вешалка/коробка передач/шерстяное колесо: | Helical gear (36 зубов, радиус передачи 38,2мм) Передача движется 240 мм в одном круге |
| Автоматическая система смазки: | Стандартный тайваньский понтн автоматический (с контролем временного интервала) |
| Перетаскивание цепи: | Стандартное встроенное синее твердое вещество, полностью заключенное в стельку (по желанию) / внутренний размер 44*125 R200 |
| Объемный распределитель/нефтепровод: | Тайваньский понтонский стандарт |
| Максимальная длина одной детали: | 12 метров до моря |
| Обработка поверхности: | Пескоструйное/фосфатное/умеренное/полимерное распыление |
| Монтажный фланц мотора горизонтальной оси: | 130 фланцы/валы 22 мм/тип удержания |
| База робота: | В соответствии со стандартом |
| Форма трамплирования: | Можно наступать (внутренний механизм киля) |
| Слайд L угол пластины: | Чугун из стали |
| Стандартные цвета: | (фосфатные/пескоструйные/полимерные распыления) стандарт: Основное тело серый белый RAL7035/ листовой металл оранжевый RAL2004 |
| Удлиненность тазобедренного отруба: | Может быть подключен в нескольких секциях, чтобы протянуться в пределах 100 метров |

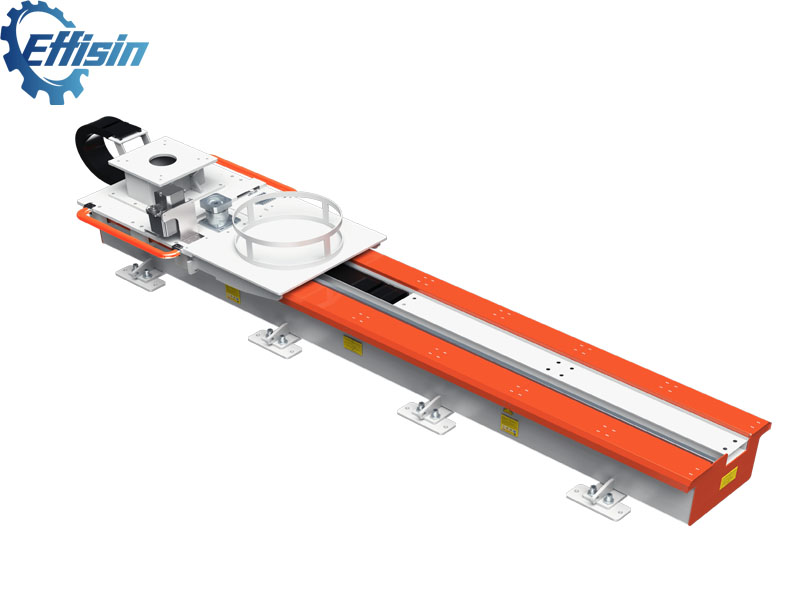

Приспосабливается к уникальной форме уплотнения сварки, L пластинка изготовлена из литья чугуна. Оборудован системой безопасности скейтборда guardrail. Высокая жесткость подходит для низкой скорости без тряски и высокой скорости устойчивости и т.д. Комплексные характеристики. Каркас имеет интегрированную структуру, и после общей закалки/фосфатирования и обработки поверхности, Поверхность трека, наконец, тщательно обработана для обеспечения точности трека. Особенности, такие как высокая повторяемость, длительный срок службы, Свободная ступень и долговечность делают его подходящим для любой марки сварочных роботов. (не требуется для управления внешней осью.) Пожалуйста, укажите, используется ли он при отказе от внешнего управления осью. | |
